980C网线可视对讲系统联网说明

980C网线可视对讲系统是第一代纯网线楼宇可视对讲系统，980C系统有效的解决了，传统楼宇可视对讲系统，布线成本高，安装繁琐，视频传输距离近，视频易干扰等问题，使楼宇可视对讲系统迈上了一个新台阶。今天和大家着重介绍一下980C网线可视对讲系统的联网情况。

1、联网设备：

a单门联网器

联网器：结合系统电源、开锁电源、信号转换器为一体；

实现单元跟管理中心联网功能；

安装在一楼电井里，可给一台门口主机供电和接一路磁力锁（电插锁）；

具有联网功能：一个单元配置一台联网器，联网器上具有设置开关可自行设置楼栋号；

具有视频放大增益可调功能；

具有过流和短路保护功能；

具有开锁电源接磁力锁（电插锁）、出门按钮、延时关门时间可调功能；

采用线性电源，防火PCB板，进口芯片电源电路，电源电压输出稳定，抗干扰能力强；

壁挂式安装，安装方便；

DC18V/3A输出；

尺寸：长277*宽231*厚67mm;

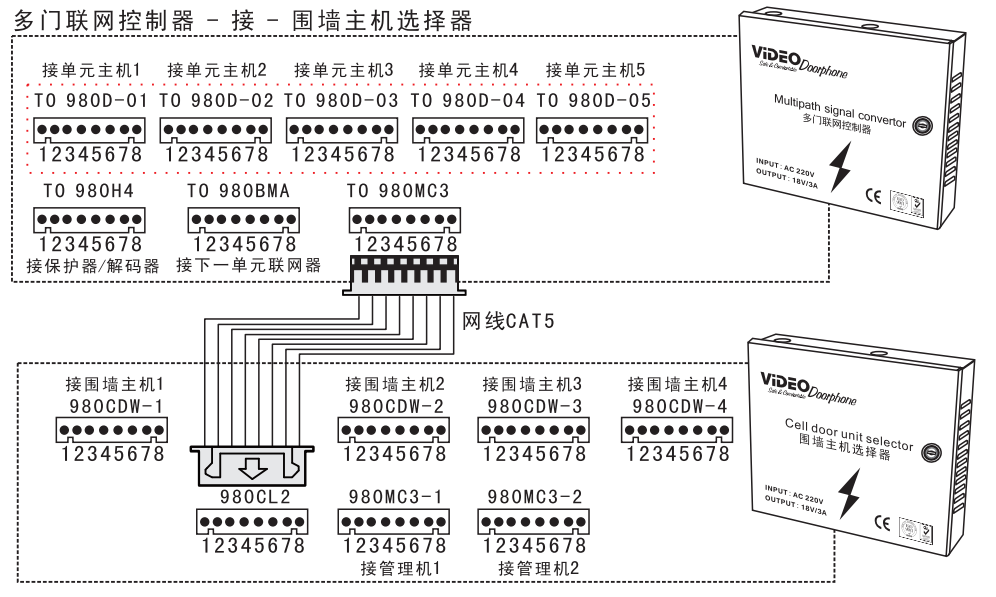

b多门联网器

结合系统电源、开锁电源、信号转换器、主机选择器为一体，实现单元跟管理中心联网和可接7台单元主机功能；

安装在一楼电井里，可给一台门口主机供电和接一路磁力锁（电插锁）；

具有联网功能：一个单元配置一台联网器，联网器上具有设置开关可自行设置楼栋号；具有视频放大增益可调功能；

具有单元主机选择器功能：可接7台单元主机，室内机可循环监看7台单元主机；每台主机单独呼叫时具有把其它主机自锁功能；

多门控制器上接多少台单元主机，必须把编码开关拨到对应主机数量位置才能实现选择功能；

本控制器只能给一台主机供电和接一路电锁，其它单元主机必须另配系统电源。

具有过流和短路保护功能；◆具有开锁电源接磁力锁（电插锁）、出门按钮、延时关门时间可调功能；

采用线性电源，防火PCB板，进口芯片电源电路，电源电压输出稳定，抗干扰能力强；

壁挂式安装，安装方便；

DC18V/3A输出；

尺寸：长277*宽231*厚67mm;

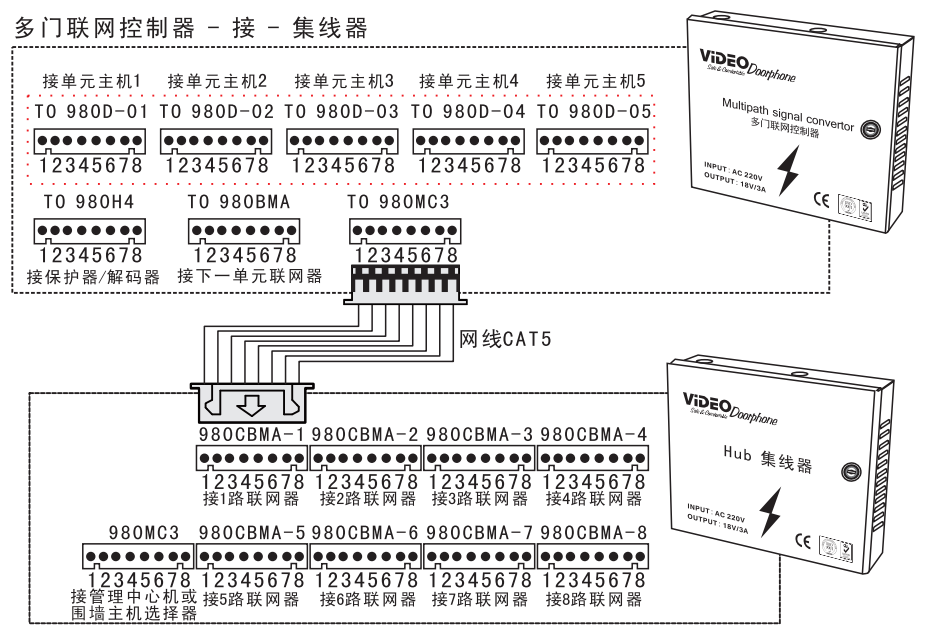

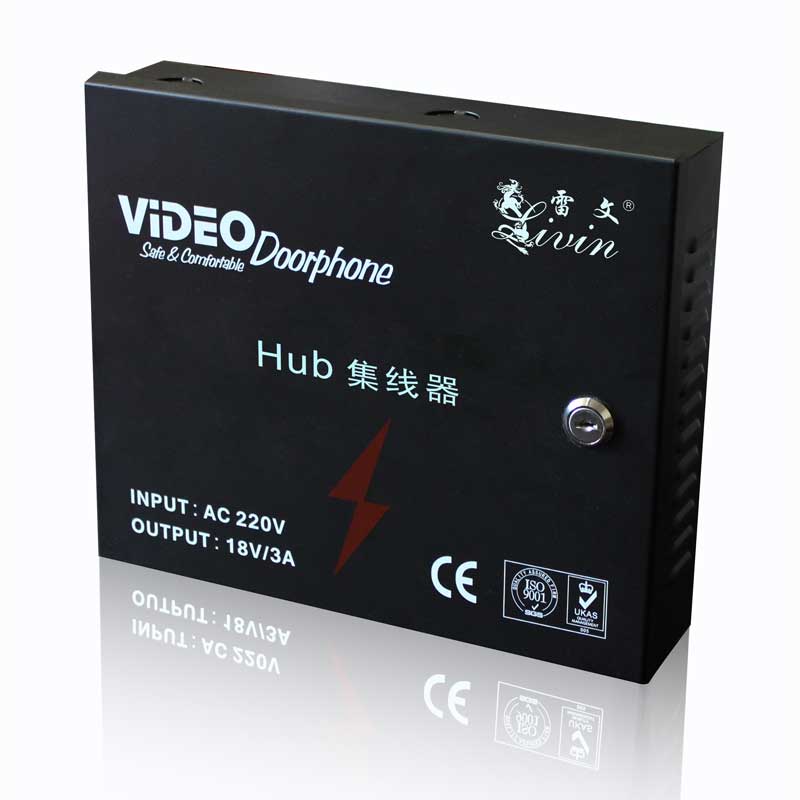

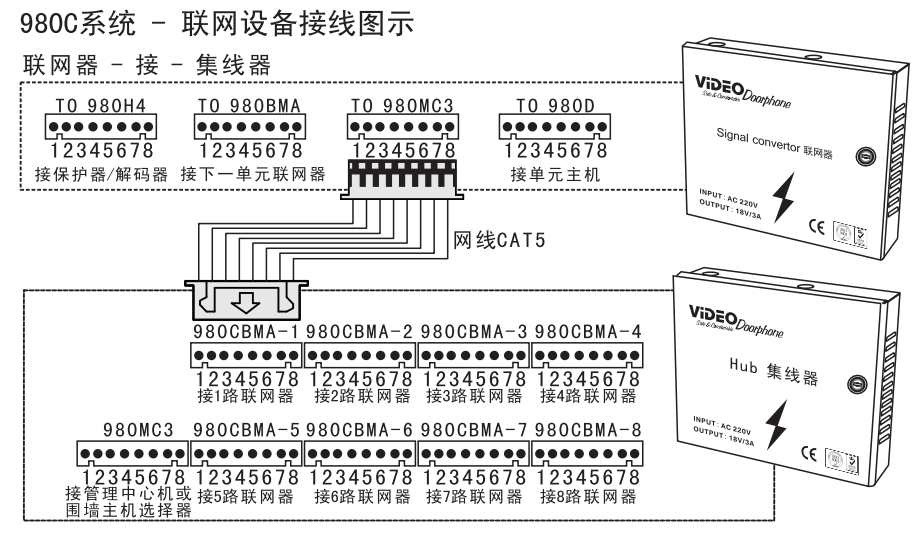

c集线器

大型小区联网时，分片与管理中心联接；

减少因线路过长引起的信号衰减;

便于分片组网及调试;

可接八个片区,每个片区还可分区,实现大型联网;

DC18V/3A输出；

尺寸：长277*宽231*厚67mm;

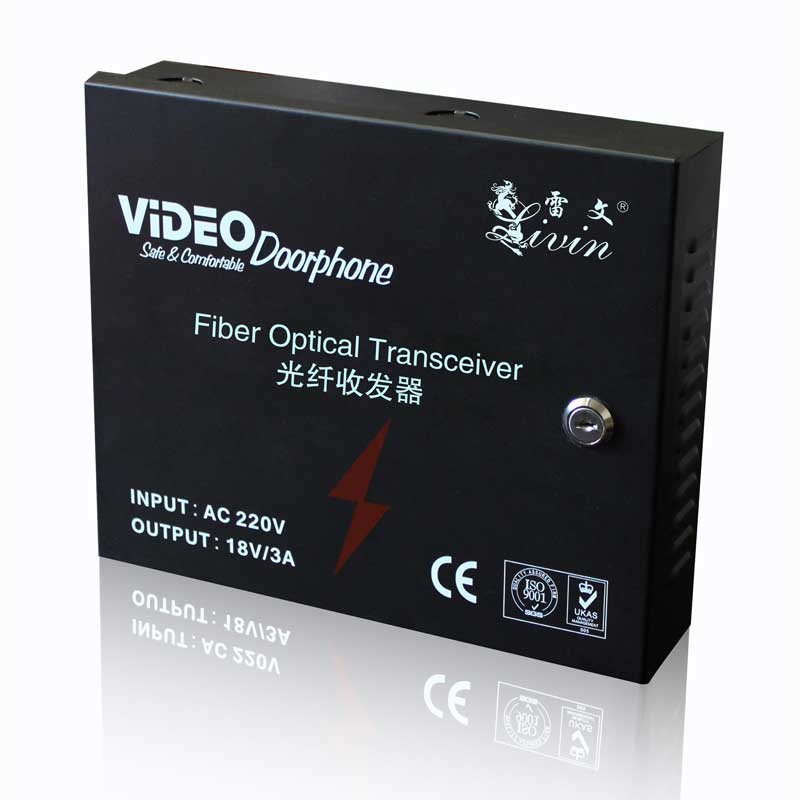

c光纤收发器

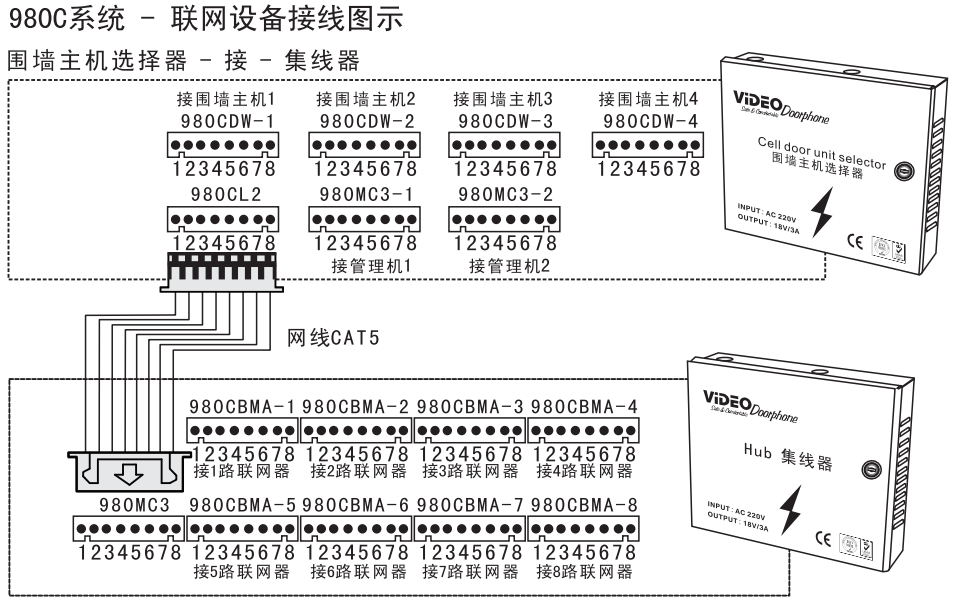

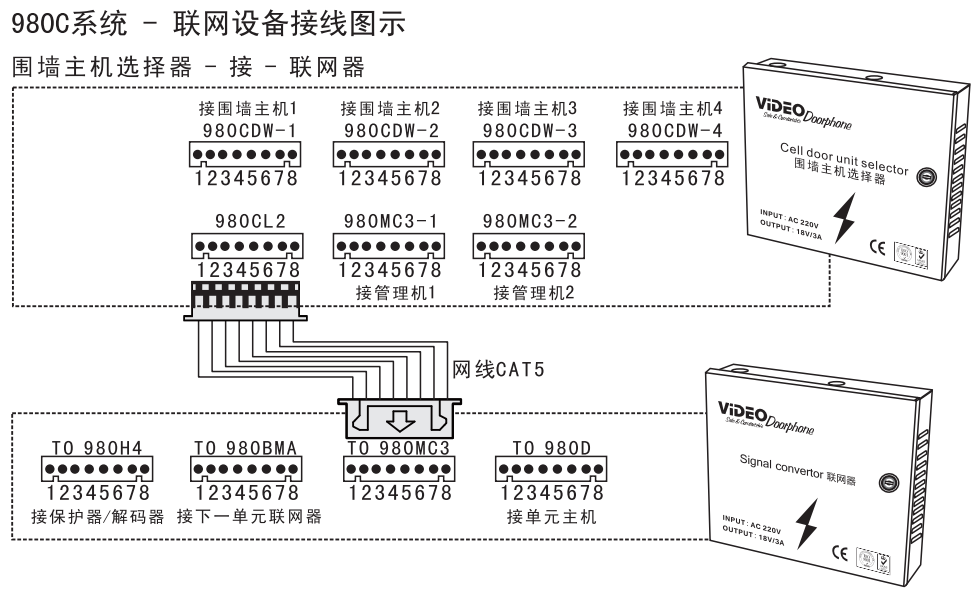

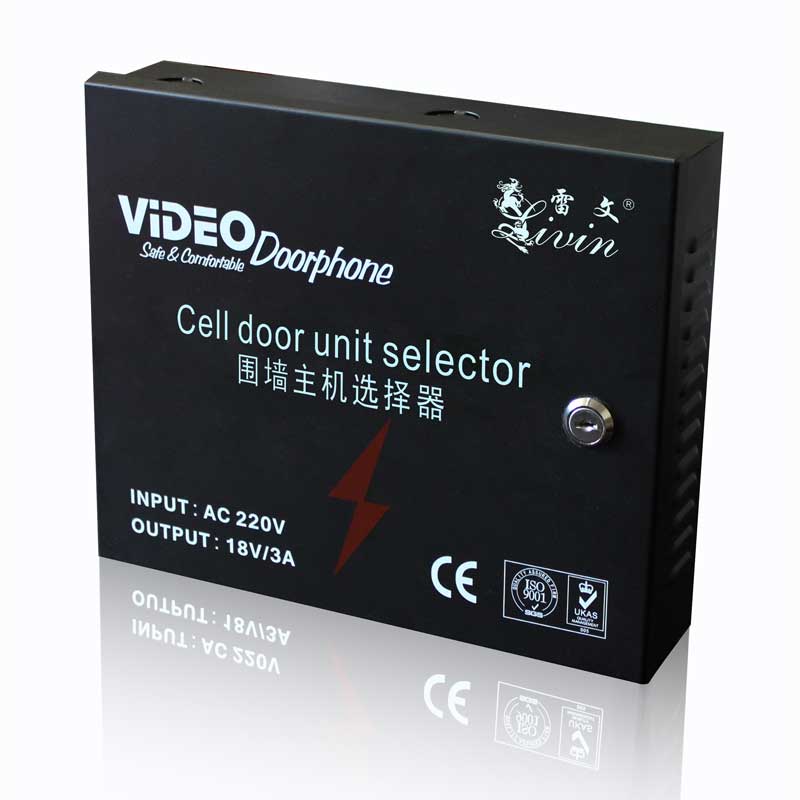

d围墙主机选择器

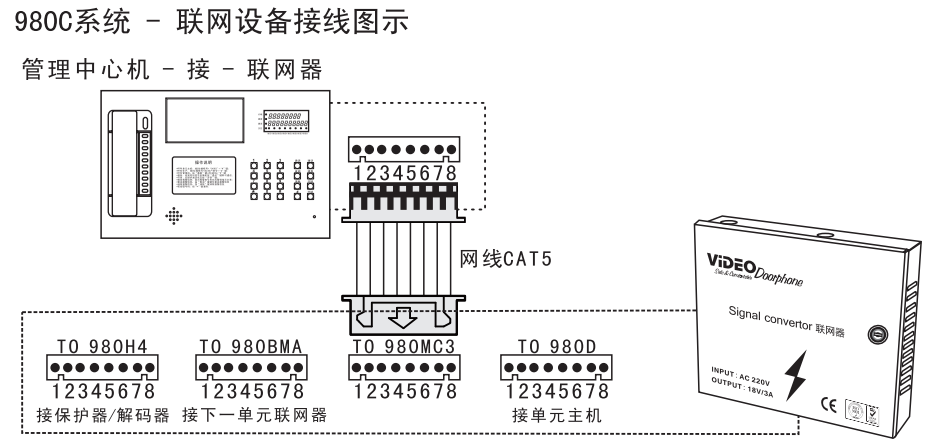

e管理中心

可呼叫任一主机、分机，实现对讲、监看、开锁等功能；

任一主机、分机可呼叫管理中心、实现对讲、监看、开锁等功能；

可带999个单元系统,三方通话转接；

可与电脑联网、打印、进行安防信息管理，可外接摄像机；

带红外、门磁、烟感、瓦斯四防区报警识别；

可与多款主机组成可视对讲系统；

可与管理中心之间互相呼叫;

7寸TFT彩色液晶显示屏，画面清晰、稳定；

数位式信号传输，总线制布线，安装调试简单

DC18V±10%，工作时15W，待机4W；

尺寸:长460*宽295*高95mm。

可接四个围城主机；

可接四个管理中心；

四个围墙主机可呼叫联网任一分机和管理中心;

管理中心可同时收到呼叫信号,具有自锁、互锁功能；

DC18V/3A输出；

尺寸：长277*宽231*厚67mm;
